综合布线系统

集成化通用传输系统,楼宇和园区范围,利用双绞线或光缆来传输信息,可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。

线缆(三类线、五类线、超五类线);模块(三类、五类、超五类);配线架、跳线及连线、光纤(单模、多模)、光纤端接设备、其它。

综合布线的特点

兼容性

综合布线的首要特点是它的兼容性。所谓兼容性是指它自身是完全独立的而与应用系统相对无关,可以适用于多种应用系统。

开放性

对于传统的布线方式,只要用户选定了某种设备,也就选定了与之相适应的布线方式和传输媒体。如果更换另一设备,那么原来的布线就要全部更换。对于一个已经完工的建筑物,这种变化是十分困难的,要增加很多投资。

灵活性

传统的布线方式是封闭的,其体系结构是固定的,若要迁移设备或增加设备是相当困难而麻烦的,甚至是不可能。

可靠性

传统的布线方式由于各个应用系统互不兼容,因而在一个建筑物中往往要有多种布线方案。因此建筑系统的可靠性要由所选用的布线可靠性来保证,当各应用系统布线不当时,还会造成交叉干扰。

先进性

综合布线,采用光纤与双绞线混合布线方式,极为合理地构成一套完整的布线。

经济性

综合布线比传统布线具有经济性优点,主要综合布线可适应相当长时间需求,传统布线改造很费时间,耽误工作造成的损失更是无法用金钱计算。

系统分类

综合布线系统应是开放式结构,应能支持电话及多种计算机数据系统,还应能支持会议电视、监视电视等系统的需要。

工作区子系统

工作区布线要求相对简单,这样就容易移动、添加和变更设备。该子系统包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器。

配线(水平)子系统

综合布线中水平子系统是计算机网络信息传输的重要组成部分。采用星型拓扑结构,一般由4对UTP线缆构成,如果有磁场干扰或是信息保密时,可用屏蔽双绞线,高带宽应用时,可用光缆。

干线(垂直)子系统

垂直干线子系统通常是由主设备间(如计算机房、程控交换机房)提供建筑中最重要的铜线或光纤线主干线路,是整个大楼的信息交通枢纽。

设备间子系统

设备间子系统由设备室的电缆、连接器和相关支持硬件组成,把各种公用系统设备互连起来。设备间的主要设备有数字程控交换机、计算机网络设备、服务器、楼宇自控设备主机等等。

管理子系统

管理子系统主要是指语音系统的电话总机房和数据系统的网络设备室(或称网络中心)。该子系统主要由配线架和连接配线架与设备的电缆组成。

建筑群子系统

综合布线系统应是开放式星型拓扑结构,应能支持电话、数据、图文、图像等多媒体业务需要。建筑群子系统应由连接各建筑物之间的综合布线缆线、建筑群配线设备(CD)和跳线等组成。

应根据实际需要,可选择以下三种类型的综合布线系统:

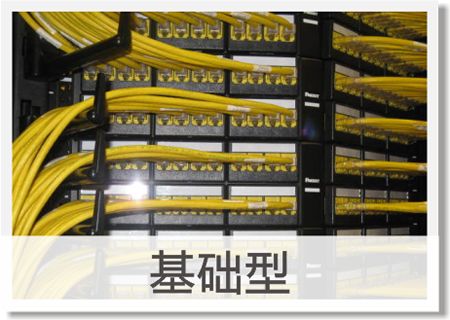

基本型:适用于综合布线系统中配置标准较低的场合,用铜芯双绞线电缆组网。基本型综合布线系统配置如下:

  • 每个工作区有一个信息插座;
  • 每个工作区的配线电缆为1条4对双绞线电缆;
  • 采用夹接式交接硬件;
  • 每个工作区的干线电缆至少有1对双绞线。
了解更多

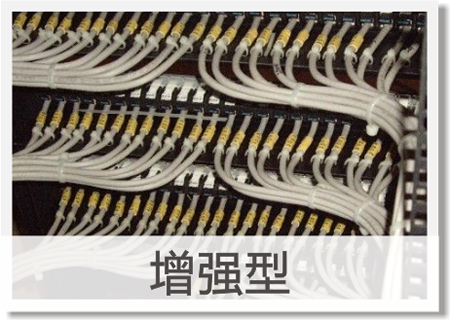

增强型:适用于综合布线系统中中等配置标准的场合,用铜芯双绞电缆组网。增强型综合布线系统配置如下:

  • 每个工作区有2个或以上信息插座;
  • 每个工作区的配线电缆为2条4对双绞电缆;
  • 采用夹接式或插接交接硬件;
  • 每个工作区的干线电缆至少有2对双绞线。
了解更多

综合型:适用于综合布线系统中配置标准较高的场合,用光缆和铜芯双绞电缆混合组网。综合型综合布线系统配置应在基本型和增强型综合布线系统的基础上增设光缆系统。

  • 综合布线系统应能满足所支持的数据系统的传输速率要求,并应选用相应等级的缆线和传输设备。
  • 综合布线系统应能满足所支持的电话、数据和电视系统的传输标准要求。
  • 综合布线系统工程设计,选用的电缆、光缆、各种连接电缆、跳线,以及配线设备等所有硬件设施,均应符合ISO/IEC11801:1995(E)国际标准的各项规定,确保系统指标得以实施。
了解更多
