UPS电源容量怎么计算?UPS不间断电源容量计算方法

作者:成都UPS电源来源:互联网

       我们所用的UPS电源,首先就是要确认我们希望UPS带载的设备的功率,然后就可以确认好UPS的功率。一般来说,我们建议负载功率占到UPS功率的30%~80%。如果负载太大的话,如同时启动时可能会造成UPS电源过载,负载太小时,不但造成了浪费,对电池的性能来说也不好。那么我们如何来计算所用UPS电源的功率呢,下面就一起了解一下吧。

       UPS电源容量怎么计算

       一般市面上售卖的UPS电源,容量用"VA"为单位来进行标识,"W"与"VA"值是有差异的。

       1、功率因数

       正弦交流电压及电流的相位差就是功率因数角,用Φ表示,没有单位。此功率因数角的余弦值就是功率因数。其由电路元件参数及运作频率来决定的,纯电阻电路的功率因数是1,纯电感电容电路的功率因数是0,功率因数cosineΦ=P/S。

       2、视在功率

       有功功率及无功功率的几何之和,以此来用来表明电气设备的容量。用S来表示,单位是VA。

       3、有功功率

       能够转化为其他形式的能量。用P来标明,单位是W。通常有功功率是相对于纯阻性负载的。

       4、峰值因数

       电流瞬时值的峰值与其有效值的比值称之为峰值因数。其实用来表示冲击电流的。若供电设备的峰值因数越高,则表示设备抗冲击力越强。

       5、无功功率

       功率从能量源传输给负载同时反映功率交换时的状况这个功率就是无功功率。用Q来表示,单位是Var。是由理性负载、容性负载、以及电压和电流的失真所产生的。其会造成额定电流的损失。


       UPS不间断电源容量计算方法

       1、了解UPS电源的输出功率、蓄电池逆变电压

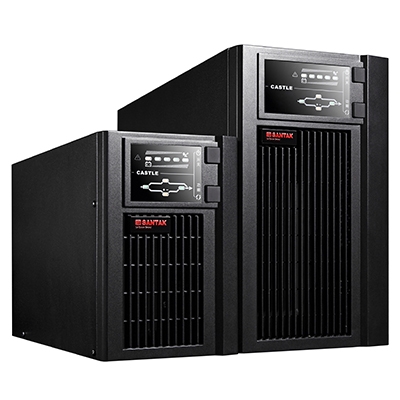

       这里以C3K为例,这是功率为3KVA电池逆变电压为96V的UPS电源。这些资料一般由公司网站或者产品资料上获取,不同型号机器电池组电压也不一样。

       2、计算UPS电源的实际输出功率

       UPS电源功率X 0.7 = 实际输出功率,3KVA X 0.7 = 2.1KW(实际输出功率) ,2.1KW = 2100 W 。

       3、计算蓄电池组的总容量

       (实际输出功率/ 电池电压)X 延时时间= 蓄电池组总容量(AH)

       延时时间客户自己当然最清楚了,比如需要延时8小时;

       (2100W / 96V)X 8H = 175AH(蓄电池组总容量)

       4、蓄电池选型

       这里只以常规蓄电池为参考,常规12V蓄电池规格有:

       12V4AH,12V7AH,12V17AH,12A24AH,12V38AH,12V65AH,12V100AH,这里有个问题需要说明一下,电池串联后的容量等于一只电池的容量,但是电压升高了。比如:12V24AH X 8只= 96V 24AH(串联电池组容量)。

       根据第三条计算结果,电池总容量为96V 175AH,我们对照电池规格型号,要想达到175AH,必须要2组100AH的电池。 175AH / 100AH = 1.75组 (取2组100AH蓄电池)

       这里还有个问题需要说明一下,电池的实际容量只有标称容量的 70%—90%,电池质量差的只有60%。

       2组100AH并联= 96V200AH, 96V200AH X 0.85(取平均值) = 96V170AH(接近175AH计算结果)

       电池型号确定为12V100AH。

       5、计算蓄电池的每组数量

       电池组电压/ 每只电池电压= 每组电池数量 96V / 12V = 8只

       6、计算电池总数量

       电池组数量X 每组电池数量= 电池总数量

       2组X 8只(每组)= 16节100AH电池 (需要的电池数量和容量)

       这里肯定有人会问2组100AH电池容量也只有96V170AH还小于96V175AH的要求,为什么还是选择2组100AH呢?因为UPS在实际应用过程中很少满载使用,一般负载只有输出总功率的30%-70%,所以一般在选用UPS电池时容量可以略微比计算值偏小一点。

       当然蓄电池组的容量随着时间推移,因为种种原因每年容量在慢慢减小,所以在配备蓄电池组时,根据计算结果由客户自行决定是否加大蓄电池的容量,延长蓄电池组正常需要的延时时间。

       注意事项

       在购买蓄电池时,需要了解蓄电池的实际容量,各种品牌的蓄电池容量不等。还有需要知道实际负载的真正功率,从而决定蓄电池的容量选大还是选小,要灵活应用。
