什么是 PoE 供电器?

作者:强川科技来源:互联网


强川科技科普】以太网供电 (PoE) 通过双绞线以太网电缆同时提供电力和传输数据。该技术以高效且具有成本效益的方式提高了网络敏捷性和可扩展性。PoE设备有好几种类型,例如PoE交换机、PoE分离器、PoE供电器等。本文重点介绍PoE供电器:它是什么?有什么作用?有哪些类型?以及如何安装?


什么是以太网供电 (PoE) 供电器?

让我们从一个定义开始。PC Magazine 对 PoE 供电器的定义如下:

“一种为以太网供电 (PoE) 设备的以太网电缆供电的设备。尽管以太网交换机具有 PoE 功能,但仍有数以百万计的常规“非 PoE”交换机正在使用并继续安装。”

如上所述,这些(也称为中继或 PoE 适配器)用于使非 PoE LAN 交换机端口与 PoE 设备一起工作。PoE 供电器非常适合需要安装在没有电源插座的难以触及的地方的低功率设备。这以最低的成本提供了对现有建筑结构没有影响的电力。


PoE 供电器如何工作?

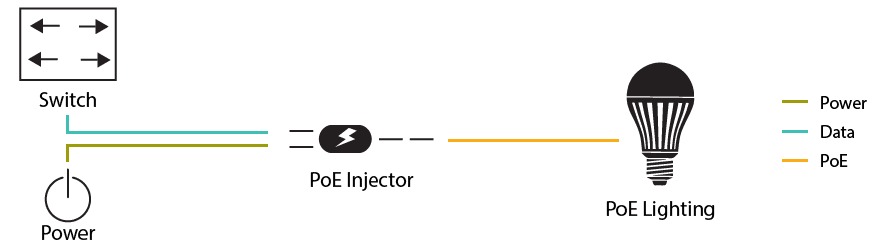

这些设备将无线接入点 (WAP)、PoE 照明、IP 摄像头或任何 IEEE 802.3af、IEEE 802.3at 和 IEEE 802.3bt 供电设备 (PD) 连接到网络交换机。然后将电源“输入”到以太网电缆中。通常,PoE 供电器器将交流电转换为直流电,为这些低压 PoE 设备供电。

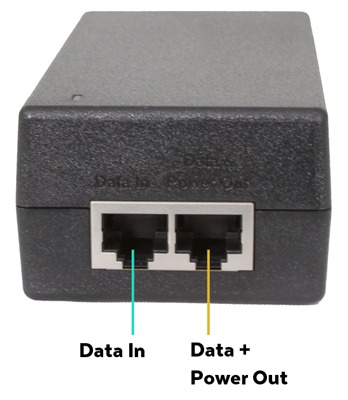

PoE 供电器通常有两个 RJ45 端口,一个标有Data In,一个标有PoE/Data Out。以下是每个端口的功能的概述。


数据输入端口


让我们以 IP 安全摄像头为例。数据输入端口将安全摄像机连接到本地网络、NVR 摄像机端口或网络交换机。如果此端口未连接到安全摄像头,则无法访问本地网络。


PoE/数据输出端口


这个端口有两个功能:1)它给IP安全摄像机供电,2)它完成网络,所以数据传输成功。如果此端口未连接到监控摄像头,它将不会通电,也不会连接到 NVR/网络。


设置它通常需要三个设备:1) 网络连接(例如,路由器或交换机),2) PD,3) PoE 供电器本身。




PoE供电器有不同的类型吗?



有源 PoE 供电器


符合 IEEE 802.3af、IEEE 802.3at 或 IEEE 802.3bt 的 PoE 标准视为使用主动式 PoE。在最初使用前,如果 PoE 供电器没有收到正确的确认,它将不会上电,从而确保设备的安全。典型的 802.3at/af PoE 电压为 44 至 57 伏 (V) 直流电。



无源 PoE 供电器


采用不符合 802.3at/af 标准的 PoE 技术被认为是使用被动式 PoE。通常,无源 PoE 设备的运行电压为 18 到 48 伏。请务必注意,如果连接错误的电压,可能会对设备造成永久性电气损坏。



12 伏、24 伏和 48 伏 PoE 供电器


根据 PoE 供电器提供的输出电源电压,它分为三种类型之一:12V、24V 或 48V。必须考虑 PoE 供电器的电压,因为它的电压和 PoE 设备的电压标准必须兼容。


此外,它们还可以按其拥有的端口数量(例如,单端口 PoE 供电器、八端口 PoE 供电器等)进行分类。



如何安装 PoE 供电器?


让我们继续以 IP 安全摄像头为例。有六个步骤可以遵循:


1. 你将需要以下设备:IP 摄像头、PoE 供电器、标准网络交换机以及 Cat5e、Cat6 或 Cat6a 以太网电缆。

2. 测试以确保网络摄像机、PoE 供电器和网络摄像机的管理工作正常。

3. 确保在安装 IP 摄像机之前完成所有视频和网络配置。

4. 将以太网电缆插入 PoE 注入器的 PoE/数据输出端口,然后将电缆的另一端连接到 IP 摄像机的 PoE 端口。

5. 将 IP 摄像机安装在光线充足的地方,以确保它可以在屏幕上捕捉到清晰的图像。

6. 将另一根以太网电缆插入 PoE 供电器的数据输入端口,然后将电缆的另一端连接到以太网交换机。

7. 将 PoE 注入器的电源线插入本地交流电源插座。



PoE 供电器对你有什么好处?


有三个主要好处:


1. 易于安装:一种简单的即插即用解决方案,可满足你的 PoE 需求。

2. 灵活的网络扩展:PoE供电器为非PoE交换机增加了PoE能力,从而延长了网络距离。此外,使用以太网电缆可以实现更好的终端设备连接。

3. 节省时间和金钱:使用 PoE 供电器,无需执行将数据和电源线从网络交换机连接到 PD 的劳动密集型任务。PoE 既快速又便宜——既省时又省钱。


购买 PoE 供电器时应该考虑哪些事项?


当准备购买时,请确保已经考虑了以下三件事:


1. PD 数量:如果只有一个 PD,单端口的 PoE 注入器就可以了。但是,如果有多个 PD,请确保有足够数量的端口。

2. PoE端口供电:PoE供电器的PoE标准必须符合PD。有三种主要的 PoE 标准——802.3af (PoE) 提供高达 15.4 瓦 (W) 的功率;802.3at (PoE+) 提供高达 30 W 的功率;和 802.3bt (PoE++) 提供高达 100 W 的功率。

3. 电源电压:与 PoE 电源一样,PoE 注入器的电压必须符合 PD。这种合规性将防止过载或操作问题。
